Re: Солдатики, как таковые

Сообщение автор Gudleifr в Вс Ноя 26, 2017 11:55 am

КОНСТРУКТОРЫ

ЖУРНАЛ "ЮНЫЙ ТЕХНИК" 02/69. МАНЕВРЫ НА СТОЛЕ

Оловянные солдатики... Редкий мальчишка не выстраивал их в ряды, не выводил на военный парад, не вел в атаку. А если в этих играх участвовала еще и малая военная техника, то разыгрывались почти настоящие сражения, как будто на настоящем поле боя. Забывалось, что дело происходит на столе.
Любимая, интересная игра. Жаль только, что солдатики теряются, ломаются. Но помочь этой беде просто - научитесь сами создавать свою армию.
Ребята московского кружка, которым руководит инженер-конструктор В.Б.Корнилович, располагают армией в 500 солдат: с ружьем на плече, с автоматами наперевес, за пулеметом - фигурки самых разнообразных положений. Богата и их боевая техника: пушки разных калибров, танки, бронепоезда. Все они собраны из разных деталей на болтах, гайках, уголках. Одни детали отливаются по форме, как и солдаты, другие вырезаются из жестяных пластин.
Прежде чем отлить любую фигурку, ее лепят из пластилина. Так как фигурки невелики (до 4см), то работают скальпелем. Затем мягкой акварельной кисточкой смазывают ее тонким слоем растопленного сливочного масла и небольшими порциями заливают гипсом. Через 5-7 минут гипс застывает. Его зачищают и тонкую кромку поверхности смазывают маслом. Так же поступают со второй, третьей и другими частями фигурки. Готовые части соединяют вместе, плотно заматывают нитками и оставляют на сутки. Затем, разобрав по кусочкам и вынув пллстилиновую фигурку, гипсовые кусочни снова собирают, заматывают нитками и получают первую, но еще не окончательную форму (фигурки из пластилина грубоваты). Эту форму заливают чистым расплавленным оловом - оно мягкое, хорошо обрабатывается скальпелем. Фигурку из олова смазывают маслом и заливают гипсом. Повторяется процесс с пластилиновой заготовкой. Полученную форму используют для 5-20 отливок. Для них берут сплав Вуда. У готовых фигурок и деталей зачищают заусенцы и отпиливают "хвост".



ЮТ 1969 ##3,5,7,11,12
Наработки кружка В.Б.Корниловича (не без опечаток):



Ребята изготавливали детали из листового алюминиевого сплава толщиной 0.5-1мм простыми слесарными инструментами. Тиски, лобзик, несколько напильников различной формы, ручная дрель (сверла 3 и 3,5мм), молоток - и все.



Грузовик: 1-4, 5(3), 6, 7(6), 8-11, 12(2), 13(4), 14(16), 15-17, 18(2), 21(2), 22, 24, 26, 32(14), 33(2).
БТР: 7(3), 12, 13(8 ), 14(12), 18(4), 19, 20, 21(2), 22, 23(2), 24, 26(2), 30, 31, 32(10), 33(2), 34, 36(2).
Кран: 1-4, 5(3), 6, 7(10), 8-11, 13(6), 14(30), 15-17, 18(3), 19, 22, 24, 25(2), 26(4), 27-29, 32(28), 33(2), 35, 37(2), 38(2).



Бронеавтомобиль: 7(4), 13(6), 14(28), 32(28), 34, 37(3), 39-42, 43(6), 44, 45(2), 46(2), 47(3), 48(3), 49(2), 50(2), 51, 52(2).
Не указанные на чертежах диаметры отверстий - 3,3-3,5мм. Расстояния между отверстиями под болты - кратны 7мм. Можете подогнать под остатки своего детского конструктора подбором масштабного коэффициента.



Трехосный грузовик: 7(2), 9, 10, 12(2), 13(6), 14(14), 21(2), 22-26, 32(14), 37(3), 53-56, 57(2), 58(2), 59.



Чтобы вырезать "окно" (например, в детали 58), просверлите одно или несколько отверстий (условно отмечены пунктиром), затем проденьте в него пилку, закрепите ее в рамке лобзика и вырежьте окно по намеченному контуру. Деталь 59 проще всего склепать из двух листов, заранее обработанных по размерам. Нужны всего две самодельные заклепки из мягкой алюминиевой проволоки, как показано на рисунке.



Зенитная установка: 5, 7(2), 13(4), 14(11), 15, 17, 32(12), 33, 35(2), 37(3), 48(2), 55, 56, 60(2), 61, 62(2), 63, 64(2), 65-67.



Реактивная установка: 1-4, 5(3), 6, 7(22), 9-11, 13(6), 14(20), 15-17, 24, 25(4), 26(3), 32(18), 33(2), 37(3), 49, 63, 67.



G.: Надо также заметить, что отечественная промышленность время от времени пыталась выпустить фабричные аналоги данного конструктора. Может у кого остались.
Желающим получить криволинейные формы можно посоветовать не мучиться с гальваническими ваннами (домашние не поймут-с), а вспомнить старый добрый метод папье-маше. Клеим болванку (из пластилина) несколькими слоями газетных ошметков (канцелярским клеем), затем - шлифуем и красим.

А у НИХ?
avatar
Gudleifr
Admin

Сообщения : 932
Дата регистрации : 2017-03-29

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Солдатики, как таковые

Сообщение автор Gudleifr в Вс Ноя 26, 2017 12:21 pm

MECCANO. КОНЕЦ ТРИДЦАТЫХ ГОДОВ: MECHANIZED ARMY



M112 1/2" Perforated Strips2 M95aSprocket Wheels, 28 teeth, 1 1/2" dia.2
M25 1/2" " "6 M96Sprocket Wheels, 18 teeth. l" dia.2
M33 1/2" " "2 M103Flat Girders 5 1/2"4
M52 1/2" " "7 M103f" " 2 1/2"4
M6a1 1/2" " "2 M111Bolts, 3/4" long2
M10Fiat Brackets2 M111cBolts, 3/8" long3
M12Angle Brackets, 1/2" x 1/2"12 M111dBolts, 1 1/8" long1
M146 1/2" Axle Rods3 Ml25Reversed Angle Brackets, 1/2"2
M15a4 1/2" " "2 M126Trunnions2
MI6a2 1/2" " "1 M187Road Wheels4
M24Bush Wheels1 M188Flexible Plates 2 1/2" x 1 1/2"6
M34Spanners2 M189" " 5 1/2" x 1/2"6
M35Spring Clips10 M190" " 2 1/2" x 2 1/2"4
M36Screwdrivers1 M190a" " 3 1/2" x 2 1/2"2
M37Nuts and Bolts, 7/32"82 M192" " 5 1/2" х 2 1/2"4
M37aNuts74 M200Curved Plates, 1 11/16" radius4
M37bBolts, 7/32"10 M212Rod and Strip Connectors2
M38Washers10 M214Semi-Circular Plates, 2 1/22
M48aDouble Angle Strips, 2 1/2" x 1/2"4 M2l7aDiscs, 1 1/4"2
M51Perforated Flanged Plates, 2 1/2" x 1 1/2"1 M219Wheel Discs1
M52Perforated Flanged Plates, 5 1/2" x 2 1/2"1 M220aGun Barrel. Large1
M90a2 1/2" Curved Strips, Cranked, 1 3/8" radius, 4 to circle2 M220b" " Medium1
M94Sprocket Chain1 M220c" " Small1



MODEL No. 1. MOBILE ANTI-AIRCRAFT GUN



MODEL No. 2. LIGHT TANK



MODEL No. 3. SEARCHLIGHT LORRY



MODEL No. 4. STATIONARY ANTI-AIRCRAFT GUN



MODEL No. 5. 18-POUNDER QUICK-FIRING FIELD GUN AND TRAILER



MODEL No. 6. TRANSPORT WAGON
***

Вот оно, чудо MECCANO! Из пары десятков "уголков и пластинок" рождается конструкция, похожая на настоящую машину. Какие хитрости позволяют этого достичь?

1. Повсеместно практикуется сгибание не только специальных гибких пластинок, но и достаточно жестких деталей.
2. Широко используются не только "правильные" болтовые соединения, но и всякие прочие разные, иногда "на соплях".
3. Хотя умельцы и делают из конструктора почти всамделишно работающие механизмы, гораздо чаще используется принцип произвольного наполнения деталями внутреннего пространства модели.
avatar
Gudleifr
Admin

Сообщения : 932
Дата регистрации : 2017-03-29

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Солдатики, как таковые

Сообщение автор Gudleifr в Вс Ноя 26, 2017 12:28 pm

MECCAHO: СЕРЬЕЗНАЯ ФАНАТСКАЯ РАБОТА
Как раз из тех, что "почти всамделишно работают".


avatar
Gudleifr
Admin

Сообщения : 932
Дата регистрации : 2017-03-29

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Солдатики, как таковые

Сообщение автор Gudleifr в Вс Ноя 26, 2017 12:35 pm

MECCANO. СЕМИДЕСЯТЫЕ: COMBAT
Это уже оригами какое-то. Зато, подбор моделек забавный. Активно используются наклейки.


avatar
Gudleifr
Admin

Сообщения : 932
Дата регистрации : 2017-03-29

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Солдатики, как таковые

Сообщение автор Gudleifr в Вс Ноя 26, 2017 12:39 pm

MECCANO. СЕМИДЕСЯТЫЕ: ARMY
Усугубилась неприятная особенность - многочисленные наложения мелких деталей друг на друга с целью получения более крупных. На некоторых моделях можно разглядеть стрелялку: поршень, ходящий в стволе пушки под действием установленной снаружи пружины.


avatar
Gudleifr
Admin

Сообщения : 932
Дата регистрации : 2017-03-29

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Солдатики, как таковые

Сообщение автор Gudleifr в Вс Ноя 26, 2017 12:43 pm

Варианты предыдущего набора



avatar
Gudleifr
Admin

Сообщения : 932
Дата регистрации : 2017-03-29

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Солдатики, как таковые

Сообщение автор Gudleifr в Вс Ноя 26, 2017 12:48 pm

MECCANO. СЕМИДЕСЯТЫЕ: ACTION
Сами эти и более поздние космические наборы не очень интересны, но использовались любопытные стрелялки. Похожая на всем известную ракетницу, но с другим принципом фиксации ракеты.



И более мелкая.

avatar
Gudleifr
Admin

Сообщения : 932
Дата регистрации : 2017-03-29

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Солдатики, как таковые

Сообщение автор Gudleifr в Вс Ноя 26, 2017 12:53 pm

MECCANO. НАШИ ДНИ: GEARS OF WAR
Доведение идеи до абсолюта: основная часть игрушки собирается хоть и на болтах, но из уникальных деталей, а "уголки и пластинки" используются во второстепенных конструкциях.

avatar
Gudleifr
Admin

Сообщения : 932
Дата регистрации : 2017-03-29

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Солдатики, как таковые

Сообщение автор Gudleifr в Пн Ноя 27, 2017 11:33 am

ПЛАСТИЛИН
По книге М.А.КОНОВАЛОВА

МАТЕРИАЛЫ И ИНСТРУМЕНТЫ

ПЛАСТИЛИН. Лучше всего для лепки использовать твердый скульптурный пластилин. Чтобы он стал еще тверже, можно его смешать с кусочками пчелиного воска на водяной бане.
ВОДЯНАЯ БАНЯ. В кастрюлю налейте воды и поставьте ее на огонь, в эту кастрюлю поместите еще одну, меньших размеров, с кусочками пластилина и воска. Когда масса расплавится, начинайте ее помешивать палочкой. Тщательно перемешав, снимите с огня кастрюлю меньшего размера с готовой массой и вылейте ее на лист ватмана или картона.
Чтобы пластилин с воском остыли быстрее, можно их поместить под струю холодной воды.
На одну часть воска возьмите 2-3 части пластилина.



МЕДНАЯ ПРОВОЛОКА нужна для каркасов различного сечения. В некоторых случаях пригодится тонкая фольга.
СТЕКИ. Их можно сделать из вязальных спиц. Для этого нужно сточить напильником с обеих сторон кончики спицы, приблизительно один сантиметр, а затем свести заточенную часть на конус. Получится что-то вроде копья. Нерабочую часть нужно обмотать изолентой.
Для вырезания и удаления лишнего пластилина можно использовать тонкие резцы по дереву.
НОЖИ можно сделать из ножовочного полотна.
Также необходим набор НАДФИЛЕЙ для обработки отливки, НАПИЛЬНИК.
Обязательно нужны ПАССАТИЖИ, БОКОРЕЗЫ, ШИЛО, НОЖНИЦЫ.
Для изготовления макетов зданий, крепостей, редутов, для их склеивания лучше всего иметь КЛЕЙ ПВА.



Все смотрели мультипликационный фильм "Пластилиновая ворона". Пластилин! Вот уж с этим материалом можно пофантазировать! Пещерные люди и динозавры, древние египтяне, ассирийцы, парфяне, греки, галлы и, конечно, римляне... Рыцари раннего и позднего средневековья, воины Александра Невского и Дмитрия Донского, бесстрашные татаро-монгольские всадники, мушкетеры короля и гвардейцы кардинала, солдаты Наполеона и гренадеры Суворова... Можно продолжать список без конца. Но мы остановимся на пластилиновом солдатике.



ИЗГОТОВЛЕНИЕ ПЛАСТИЛИНОВОГО СОЛДАТИКА

ВАМ ПОНАДОБЯТСЯ:
- медная проволока диаметром 0,8-0,1мм, 0,1-0,3мм;
- пассатижи;
- металлическая крышка из-под майонеза;
- шило, стека;
- пластилин различных цветов.

ХОД РАБОТЫ. Пассатижами изогните из более толстой проволоки каркас, как показано на рисунке. "Шпоры" загните вниз, они пригодятся для крепления в подставке.
Для изготовления подставки возьмите крышку от банки из-под майонеза или маргарина и вырежьте два кружочка одного размера или два овала.
Затем разогрейте на газу тонкое шило или гвоздь и в одной из пластин сделайте два отверстия. Вставьте туда шпоры и аккуратно зажмите их пассатижами.
Положите слой пластилина на вторую пластину и плотно сожмите ее с первой пластиной, на которой укреплен каркас. Выдавленный при этом пластилин аккуратно уберите. Получился готовый каркас с подставкой.
Теперь можно нанести пластилин на каркас. Сначала выберите цвет пластилина. Он должен соответствовать цвету кожи солдатика. Знайте, что у жителей севера цвет кожи светлый, у жителей южных стран - более темный, до темно-коричневого цвета.
Пальцами, стекой и ножом вылепите фигуру.
Она получилась без рук, вот сейчас и пригодится более тонкая проволока, ее проткните под шеей, сделайте нужный изгиб, который зависит от позы солдатика. Чтобы добиться нужной формы, пластилин постепенно наращивается слоями, а затем дорабатывается стекой и ножом.
Если вы решили делать воина в шлеме, то лицо прорабатывать не обязательно. А если вы все же хотите сделать у солдатика лицо, то надо при помощи стеки нанести контуры глаз, носа, губ, ушей. Волосы, бороды, косы и т.д. делайте из пластилина так, чтобы их цвет соответствовал расе солдата. В том случае, если вы выбрали эпоху, когда носили парики, подберите нужный по цвету пластилин.
Вылепливая мундиры, камзолы, головные уборы, сапоги, ботинки и т.п., подбирайте цвет пластилина, соответствующий цвету одежд подразделений и армий, в которых мог бы служить ваш солдатик. Конечно, можно создать и свою армию или отряд. В этом случае дайте простор фантазии.



ИЗГОТОВЛЕНИЕ ЛОШАДИ

ВАМ ПОНАДОБЯТСЯ:
- медная проволока диаметром 1,0-1,5мм;
- стеки, нож;
- разноцветный пластилин.

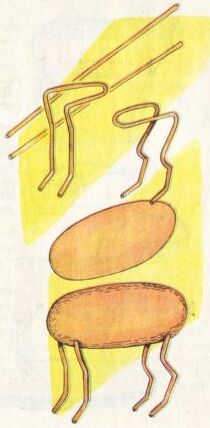

ХОД РАБОТЫ. Для изготовления конной фигуры понадобятся два каркаса, один потребуется для передних, а второй - для задних ног.
Выберите пластилин того цвета, который соответствует масти лошади. Раскатайте в руках или на площадке из оргстекла колбаску нужного вам размера, воткните в нее каркасы передних и задних ног.
Облепите проволоку пластилином, затем к корпусу долепите шею и морду лошади.
Возьмите кусок проволоки диаметром 1,0мм, поделите его на две части. Одну часть облепите пластилином, другую оставьте чистой,- это будет хвост. Воткните проволоку в нужное для этого место.
Пальцами, стекой и ножом доведите работу до конца: нанесите контуры ушей, гривы, глаз, копыт и т.д.
Используя каркасы, вы можете лепить любых животных, а сгибая проволоку в коленных суставах, изображать своего воина и его лошадь в движении. Лошадь можно также установить на подставку. Для этого надо удлинить конечности на 1,0-1,5см, чтобы достигнуть большей устойчивости фигуры.



ИЗГОТОВЛЕНИЕ ДОСПЕХОВ

Пластилин хорош тем, что он цветной и не нуждается в покраске, как, например, олово. Но чтобы сделать наших солдатиков более совершенными, используйте различные подручные материалы. Рассмотрим, например, как изготовить кольчугу.

ВАМ ПОНАДОБЯТСЯ:
- кусок марли или испорченный капроновый чулок;
- картон;
- пудра-серебрянка, нитролак или черная нитрокраска.

ХОД РАБОТЫ. На толстый картон кнопками прикрепите кусок капрона или марли. В любой металлической или стеклянной баночке разведите пудру-серебрянку (порошок) с лаком или черной краской, так как другие краски дают побочные оттенки. Постепенно добавляя порошок, добейтесь металлического оттенка, а затем жесткой кистью втирайте полученную смесь в кусок ткани. Старайтесь добиться равномерного покрытия, избегая пробелов.
НЕОБХОДИМО ПОМНИТЬ, ЧТО ПОКРАСКУ ТКАНИ СЛЕДУЕТ ПРОВОДИТЬ НА БАЛКОНЕ ИЛИ НА УЛИЦЕ. ЕСЛИ ПОКРАСКУ ПРОВОДИЛИ В ПОМЕЩЕНИИ, ТО НЕОБХОДИМО ЕГО ХОРОШО ПРОВЕТРИТЬ!
Если смесь получилась густая, добавьте растворителя или ацетона. Закончив покраску, повесьте ткань на подготовленную веревку или проволоку, прикрепив ее скрепками, но не оставляйте на картоне, она прилипнет.
Через час ткань просохнет, и вы увидите на ней металлический блеск, а фактура ткани (марли или капрона) будет напоминать фактуру металлической кольчуги.
Чтобы зря не расходовать приготовленную ткань для кольчуги, надо вырезать из тонкой бумаги прямоугольник, сложить его вдвое и приложить к вылепленной фигуре солдатика, отметить карандашом длину и ширину будущей "одежды". Приготовив выкройку, на месте сгиба вырежьте круглое отверстие для головы, затем расправьте выкройку. Получился прямоугольник с отверстием для головы посредине.
Выкройку наложите на ткань, вырежьте кольчугу и одевайте конных воинов. Такая ткань-кольчуга хорошо прилипает к пластилину, а для прочности можно укрепить ее узкими полосками фольги или полосками самоклеющихся лент.



В ЛАТЫ вы можете одеть не только солдатиков, но и лошадь.
ВАМ ПОНАДОБЯТСЯ:
- любая металлическая фольга, например, использованный тюбик из-под зубной пасты;
- ножницы, шариковая ручка.

ХОД РАБОТЫ. Разрежьте тюбик из-под пасты и выверните. Золотистую поверхность отмойте теплой водой от остатков пасты, но очень аккуратно, стараясь не поцарапать поверхность. Нам пригодится и внешняя сторона тюбика с цветными рисунками и полосочками. Эти цветные элементы можно использовать для украшения доспехов, приклеив их на пластилин клеем "Момент".
Итак, перед вами очищенный от пасты, но измятый тюбик. Возьмите ножницы и на старом журнале колечками ножниц осторожно разгладьте металлическую сторону тюбика. Получилась ровная пластина, готовая к работе. Далее наложите выкройку доспеха на приготовленную пластину и вырезайте ножницами.
Если необходимо нанести на доспех рисунок или орнамент, то возьмите шариковую ручку, желательно с использованной пастой, чтобы не испачкать фольгу, и на достаточно жесткой резиновой площадке нанесите рисунок на оборотной стороне вырезанного доспеха, сделайте клепки, продавливая аккуратно фольгу кончиком ручки. Теперь доспех можно согнуть и надеть на фигурку.
Если вы хотите очистить лицевую сторону тюбика от рисунков, то вам необходимо положить тюбик на несколько часов в банку с растворителем 646 или 647. Чтобы не было запаха, банку плотно закройте. Тогда и лицевая сторона тоже станет однородного металлического цвета.



ИЗГОТОВЛЕНИЕ ЩИТОВ И ОРУЖИЯ

Можно использовать ту же фольгу, но чтобы щиты были тверже и не гнулись так легко, как доспехи, их можно делать двух- и трехслойными. Но лучше вырезать доспехи из листовой меди или других листовых металлов, которые легко режутся ножницами.
Выкройки для щита лучше делать из толстого картона. Накладывая картон на приготовленную и разглаженную фольгу, можно шариковой ручкой без труда обвести выкройку, получив при этом одинаковые по длине, ширине, овалу щиты.
Отделку для щитов можно сделать или цветными липкими лентами или рисунок "чеканить" шариковой ручкой на резиновой площадке на обратной стороне щита.
САБЛИ, МЕЧИ, КИНЖАЛЫ вырежьте из жесткой фольги, используйте консервные и кофейные банки. Но можно, вылепив модель и сделав по ней гипсовую форму, отлить оружие из олова.
КОПЬЯ, ДРОТИКИ сделайте из острооструганных палочек с покрашенным заостренным наконечником (покрасьте серебряной пудрой, разведенной лаком), из проволоки медной или сталистой.
ЛУКИ И АРБАЛЕТЫ тоже лучше сделать из проволоки.



ИЗГОТОВЛЕНИЕ ОДЕЖДЫ

Ее проще всего делать из кусочков ткани различных расцветок, соответствующих цвету одежды солдата определенной армии. Можно использовать старые кожаные перчатки, чтобы придать натуральный вид кожаному доспеху или одежде. Для отделки одежды используйте цветную фольгу от конфет, шоколада и т.д. Эта фольга очень мягкая, с ней легко работать, и даже мятая, она напоминает по фактуре кольчугу.
ШЛЕМЫ И ШАПКИ изготавливаются из пластилина, но их можно раскрасить при помощи серебряной и бронзовой пудры, разведенной лаком.



ЗНАМЕНА, ФЛЮГЕРЫ, ШТАНДАРТЫ

ВАМ ПОНАДОБЯТСЯ:
- тонкая металлическая фольга; марля или белая ткань; проволока;
- деревянные палочки;
- клей "Момент", клей ПВА;
- краски, нитрокраски, тушь;
- кисти;
- ножницы.

МЕТАЛЛИЧЕСКУЮ ФОЛЬГУ можно взять от пивных банок, банок из-под джема и т.д. Перед тем как приступить к работе, надо тщательно разгладить и отшкурить поверхность.
Вырежьте нужный вам размер знамени.
Выберите проволоку, распрямите ее и с помощью клея "Момент" наклейте знамя (флюгер, штандарт).
После высыхания клея белой нитрокраской покрасьте будущее полотнище. Затем расписывайте его цветными нитрокрасками, но перед этим нанесите рисунок карандашом.
Знамена и штандарты можно сделать и из марли или тонкой белой ткани. Положите ткань на бумагу и кистью тщательно вотрите в нее клей ПВА с двух сторон. Затем ткань высушите, повесив на веревку и зажав бельевыми скрепками.
Выберите нужный размер знамени, сделайте разметку рисунка карандашом и гуашью распишите знамя. Чтобы рисунок не пачкался, добавьте в гуашь клей ПВА. Этим же клеем приклейте знамя на заранее приготовленную палочку.

avatar
Gudleifr
Admin

Сообщения : 932
Дата регистрации : 2017-03-29

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Солдатики, как таковые

Сообщение автор Gudleifr в Пн Ноя 27, 2017 11:36 am

Еще один рецепт. Не проверял.

ДИМИНЫ СОЛДАТИКИ / ЮТ ДЛЯ УМЕЛЫХ РУК 05/86

Дима Стоянов в детстве любил играть в солдатики. Но солдатики из "Детского мира" частенько его разочаровывали: стоят по стойке "смирно", руки по швам. Вот бы сделать, чтобы игрушечная армия выполняла все команды. Один солдатик стреляет из пушки, другой целится с колена из винтовки... Трубач играет сигнал "К бою" - и солдатики со штыками наперевес двинулись шеренгой.
Для этого солдатики должны быть мягкими, например, из пластилина. С детства полюбив изобретать, Дима сделал всю свою армию с помощью самодельной гипсовой формы. Заполнив половинки формочки пластилином, сложишь вместе, крепко сожмешь - и готов солдатик, который может выполнять любые команды.
За эту игрушку Дима был удостоен приза Всесоюзного конкурса игрушек, который проводился ЦК ВЛКСМ, Министерством легкой промышленности СССР и Центрального Совета Всесоюзного общества изобретателей и рационализаторов.
Теперь Дима учится в художественно-промышленном училище. Большую часть своих солдатиков он раздарил мальчишкам. Рады были подаркам и серьезные коллекционеры: интересно получить копию старинного игрушечного солдатика-гренадера или мушкетера, одетого в яркий мундир со сверкающими пуговицами.
***

У нас в редакции Дима показал, как он делает спои формочки.
Сначала надо вылепить из пластилина модель солдатика. Это может быть и старинная или малораспространенная фигурка из олова или пластмассы, копию которой вы хотите получить. Чтобы готовый солдатик мог выполнять команды и менять позы, желательно, чтобы руки и ноги модели были поставлены врозь. Перед заливкой нужно провести условное деление солдатика на две части. Для этого проведите карандашом линию деления между лицевой частью и тыльной, проходя по выступающим участкам фигурки. Чтобы точнее определить, как должна проходить эта линия, фигурку можно положить в блюдце лицом вверх и наполовину залить водой.
Изготавливать формочки лучше из формовочного или строительного гипса. Гипс должен быть белого цвета и не содержать примесей. Готовя раствор, надо, помешивая, понемногу добавлять в воду гипс (но не наоборот!). Раствор тщательно размешивают до получения консистенции сметаны. Соотношение воды и гипса при этом составляет 0,7-0,8. Такой раствор сохраняет текучесть 2,5 мин.
Для формочек удобно использовать любую подходящую по размерам картонную коробку прямоугольной формы. Например, отрезать низ от прямоугольного или квадратного в сечении молочного пакета. На дно коробки надо налить свежеприготовленный водогипсовый раствор на высоту 2,5-3см (рис.1).
Приготовленную модель солдатика смажьте вазелином, а затем мягкой акварельной кисточкой нанесите тонкий слой гипсового раствора на нижнюю половину модели и тут же до половины погрузите модель в раствор (рис.2).
Если залитая поверхность окажется не совсем ровной, это даже хорошо: получится как бы замок для подгонки второй половинки формочки.
Примерно через полчаса раствор в коробке застынет. Нижняя половинка формочки готова.
Поверхность формочки и выступающей из нее модели смажьте вазелином. Снова приготовьте гипсовый раствор и кисточкой нанесите его тонким слоем на поверхность нижней формочки и модели. После этого вылейте раствор в коробку слоем 2-3см и разровняйте поверхность.
После высыхания обе половинки можно разнять и вынуть модель. Формочки готовы (рис.4).
На рисунке 5 показано, как пользоваться формочками. Лучше всего запрессовать в них темный твердый пластилин, который продается в художественных салонах. Чтобы заполнить пластилином формочки, его разминают в руках. Через несколько минут пластилин твердеет, и фигурку можно вынуть из формочки.
Этим способом можно получать копии не только из пластилина, но и из гипса и даже олова. Но для этого надо хорошо просушить формочку при комнатной температуре 5-7 дней. Для заливки гипсом необходимо сделать небольшие отверстия для выхода воздуха, лучше всего напротив отверстий для заливки.
Облой (лишний материал, который остается по краям) с пластилинового, гипсового или оловянного солдатика легко срезается хорошо заточенным резцом (рис.6).
Атрибуты (саблю, шашку, сумку, ружье) можно сделать отдельно. При этом достаточно одной половинки формочки.
Этим же способом можно изготовить лошадей для кавалеристов, повозки, пушки.
Готового солдатика раскрасьте темперой или гуашью (рис.6). Когда краска высохнет, погрузите солдатика в мебельный лак, дайте стечь лишнему лаку и высушите фигурку. Теперь краска не сойдет и надолго останется яркой и блестящей. Чтобы сделать фигурки достаточно прочными, вместо лака надо нанести на них после покраски слой эпоксидного клея.

avatar
Gudleifr
Admin

Сообщения : 932
Дата регистрации : 2017-03-29

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Солдатики, как таковые

Сообщение автор Gudleifr в Пн Ноя 27, 2017 11:47 am

ОЛОВО
По книге М.А.КОНОВАЛОВА

ИЗГОТОВЛЕНИЕ ПЛОСКОЙ ОЛОВЯННОЙ НЮРНБЕРГСКОЙ ФИГУРКИ



Основой для плоской оловянной фигурки может быть КЛЕЕНЫЙ КАРТОННЫЙ СОЛДАТИК.

ВАМ ПОНАДОБЯТСЯ:
- картон;
- карандаши;
- ножницы, нож;
- калька, лист ватмана;
- нитролак;
- гипс;
- пластилин;
- тонкая фольга, тонкий прозрачный пластик (0,5мм).

ХОД РАБОТЫ. На куске картона, плотного и не очень толстого, приблизительно 0,8-1,0мм, карандашом нарисуйте контур будущей фигурки солдатика. Затем аккуратно вырежьте силуэт. Получился контур будущего солдатика.
Следующим этапом работы будет перевод контура на кальку.
С кальки снимаются отдельные детали: головной убор, ремни, оружие, сапоги и т.д. Детали вырезаются и наклеиваются на наш силуэт. Таким образом, вы с обеих сторон "одеваете" своего солдатика. Отдельные детали можно делать из тонкого картона или плотного ватмана.
Подставка приклеивается в последнюю очередь.



Собранный и клееный картонный солдатик покрывается тонким слоем лака, так как гипсовый раствор состоит из гипса и воды, и картон может деформироваться; кроме того, на картон и бумагу пластилин не прилепить, а на поверхность, покрытую лаком, можно будет нанести более мелкие детали из пластилина: пуговки, рукоятки сабель, украшения головного убора.
На тот же самый плоский силуэт наклейте тонкую металлическую фольгу, отдельными деталями или целиком. Предварительно шариковой ручкой сделайте тиснения той или иной детали вооружения или амуниции. Нельзя использовать тонкие острые предметы, так как можно порезать фольгу. А ручкой можно сделать складки на одежде.
Основой нюрнбергской фигурки станет и ЛЕПНАЯ ПЛОСКАЯ ФИГУРКА. Из тонкого прозрачного пластика вырежьте контур солдатика, сделайте подставку и склейте контур с подставкой строго перпендикулярно.
Налепите на контур с обеих сторон тонкий слой пластилина. Все лишнее уберите при помощи стеки или ножа. Заовальте края и начинайте прорабатывать детали: головной убор, ремни, сапоги, оружие и т.д. Поскольку пластилин греется в руках, модель надо периодически убирать в холодильник.



Когда все детали будут проработаны, на площадке из оргстекла сделайте из пластилина бортики высотой 2-3см. Края бортиков должны находиться на расстоянии 2-Зсм со всех сторон от фигурки.
Затем возьмите баночку из-под майонеза или маргарина. Налейте в нее 1/3 часть воды и, постоянно помешивая, начинайте засыпать гипс. Раствор должен достичь консистенции сметаны. Вылейте полученный раствор в сделанную вами коробочку, приблизительно на половину высоты бортиков. Опустите туда модель до половины и сделайте замки-конусы справа и слева от фигурки.
Через полчаса достаньте конусы из первой половинки формы. Смажьте форму кремом или растительным маслом, чтобы она не слилась с первой формой. Приготовьте вторую часть гипсового раствора и залейте коробочку-опоку до краев. Еще через полчаса бортики можно будет снять и разделить половинки формы, удалив аккуратно оттуда свою модель. Ножом вырежьте отверстие, по которому металл потечет в пустоты формы - ЛИТНИК. Желательно со стороны подставки и по краям процарапать иглой выпоры воздуха, чтобы в отливке не возникли раковины и дыры.



Готовая гипсовая форма сушится в течение недели. Но процесс можно ускорить. Например, положить на батарею центрального отопления зимой или выложить на солнце летом. А можно обернуть слоем газеты и постоянно делать новое обертывание, так как бумага быстро впитывает влагу.
После того как форма высохнет, можно приступать к литью. Для этого понадобится небольшая консервная банка со сплющенными краями в виде горлышка кувшина, под углом 90град. к горлышку - отгиб для захвата пассатижами. Поставьте банку на газ и опустите туда кусочки припоя марки ПОСТ 40 или 60.
ПРИПОЙ (ПОСТ 40 ИЛИ ПОСТ 60): ОЛОВА - 40%; СВИНЕЦ - 60% ИЛИ НАОБОРОТ.
Пока металл плавится, соедините две половинки формы и крепко обмотайте их эластичным бинтом. Наденьте на руку рукавицу или толстую кожаную перчатку, возьмите банку пассатижами и аккуратно залейте металл в литник.
После остывания металла в форме в течение 3-5 минут размотайте бинт и, разъединив половинки формы, пассатижами достаньте за подставку или ствол литника готовую отливку.
После полного остывания готовой фигурки облой по краям срежьте ножом, а края обработайте надфилями. Готового и обработанного солдатика загрунтуйте белой краской, затем распишите цветными масляными красками или нитроэмалями.



ОБЪЕМНАЯ ФИГУРКА ИЗ ОЛОВА

ВАМ ПОНАДОБЯТСЯ:
- пластилин (желательно скульптурный, так как он более жесткий);
- медная проволока;
- крышка из-под майонеза (пластмассовая);
- нож, стека;
- спички; лак (НЦ).

ХОД РАБОТЫ. Сначала изготовьте пластилиновую модель солдата: сделайте каркас из медной проволоки, закрепите его на подставке (см. описание "Пластилиновый солдатик"), налепите пластилин на каркас.
Можно сделать солдатика с головой, а можно голову сделать отдельно (на спичке), вместе с головным убором, а затем воткнуть ее в туловище.
Руки также вылепите отдельно, придав им нужный изгиб, отделив от туловища бритвой. Затем их можно будет склеить с туловищем.
Самое главное для начинающих делать солдатиков - идти от простого к сложному, т.е. сначала сделать солдатика с наименьшим количеством деталей, без особо крутых изгибов. Это также необходимо для того, чтобы, вынимая отливку из гипсовой формы, вы не разрушили ее края.
С первого раза может ничего не получиться, только практические занятия могут показать допущенные ошибки, которых потом вы сможете избежать.
Итак, вы вылепили солдатика, проработали детали. Уберите его в морозильную камеру. Приготовьте лак (НЦ), желательно, чтобы он был жидким. Через 5-7 минут выньте фигурку и мягкой кистью покройте ее лаком. После высыхания фигурку вновь уберите в камеру.
Приготовьте опоку (ванночку). В нее вы зальете гипсовый раствор.
Процесс формовки такой же, как и у плоской фигурки. Но с объемной будет чуть сложнее. Поэтому, сделав первую грубую объемную модель, вы потренируетесь. Тогда вы будете готовы ко всем неожиданностям, которые могут вам встретиться.
Процесс литья такой же, как и у плоской фигуры. Литье лучше производить через подставку или ноги солдатика. Если отливка вам не понравится, не беда: ее можно переплавить, а затем вновь залить в форму.

avatar
Gudleifr
Admin

Сообщения : 932
Дата регистрации : 2017-03-29

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Солдатики, как таковые

Сообщение автор Gudleifr в Пн Ноя 27, 2017 11:50 am

Cм. также книгу Орлова и Попова:

ТЕМА #26, АБЗАЦ #551


Последний раз редактировалось: Gudleifr (Вт Дек 05, 2017 10:31 pm), всего редактировалось 1 раз(а)
avatar
Gudleifr
Admin

Сообщения : 932
Дата регистрации : 2017-03-29

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Солдатики, как таковые

Сообщение автор Gudleifr в Пн Ноя 27, 2017 12:08 pm

ИЗГОТОВЛЕНИЕ МАКЕТОВ
По книге М.А.КОНОВАЛОВА



ВАМ ПОНАДОБЯТСЯ:
- картон;
- нитки или резинки;
- старый веник;
- пенопласт;
- мелкие опилки;
- клей ПВА и гуашь.

ХОД РАБОТЫ. КРЕПОСТИ с круглыми башнями замков можно изготовить из картона, предварительно сделав выкройку. Выкройку наложите на картон, обведите, аккуратно вырежьте по нанесенному контуру. Затем картон склейте вокруг стеклянной банки и обмотайте нитками или резинками. После высыхания банка вынимается.
Если понадобятся БРЕВНА, их можно нарезать из верхней части старого веника.
Тонкие сухие веточки можно использовать для строительства ЗАБОРОВ.
Редут можно изготовить из пенопласта. Если у вас есть гранулированный пенопласт, то его шарики заменят камни и булыжники.
В качестве ТРАВЫ можно использовать мелкие опилки. Поверхность пенопласта покройте слоем клея ПВА и посыпьте опилками. После высыхания опилки, которые не приклеились, можно стряхнуть, а операцию повторить еще раз.
Чтобы макеты не пачкались при их росписи, в гуашь надо добавить клей ПВА.



ИЗГОТОВЛЕНИЕ КРЕПОСТИ



ВАМ ПОНАДОБЯТСЯ:
- картон;
- нож и ножницы;
- клей ПВА;
- кисти;
- стеклянная или жестяная банка
- линейка из оргстекла, угольник, простая линейка;
- карандаш; гуашь.

ХОД РАБОТЫ. Прежде чем приступить к изготовлению крепости, нужно выбрать такой масштаб, чтобы крепость соответствовала размерам изготовленных солдатиков. Если рост у солдатика высотой 5см, то стену крепости можно сделать высотой 20-30см, башню - 30-40см. Нарисуйте эскиз, по которому вы будете делать крепость. Если не хватит своей фантазии, то загляните в учебники истории или другие исторические книги.
На листе ватмана сделайте подробный рисунок стены, башни, ворот и т.д., вид спереди, сзади и сверху. Стены башни и ворота можно сделать отдельно, позже вы их склеите и соберете воедино. Почему нужен рисунок? Для того, чтобы вы уже на рисунке зрительно увидели, пропорциональны ли длина, ширина и высота; может быть, вы захотите добавить какие-либо детали.
Далее приступайте к разметке на картоне. Чтобы углы были правильными, обязательно используйте угольник. Сделав разметку карандашом, вырезайте ножом по линейке из оргстекла все нужные детали. На сгибах углов крепости процарапайте ножом (или иглой) слегка, это даст возможность легко согнуть ту или иную часть стены.
Площадка на крепостной стене, на которой будут стоять солдатики, делается отдельно и приклеивается в последнюю очередь.
Из картона вырежьте булыжники или кирпичи, а затем их наклейте. Тем самым вы придадите рельеф вашей крепости.
Крепость раскрасьте гуашью или нитрокрасками.



НАСТОЯЩАЯ КАМЕННАЯ КРЕПОСТЬ



ВАМ ПОНАДОБЯТСЯ:
- пластилин;
- речные камешки;
- речной песок.

ХОД РАБОТЫ. Сначала сделайте картонный каркас (см. предыдущий раздел). На него налепите слой пластилина толщиной 5-7мм. В этот пластилин вдавливаются речные камешки, которые можно подобрать по определенному размеру и цвету.
Правда, такая крепость будет тяжелой, поэтому стены и башни желательно делать отдельно. Это позволит комбинировать крепость так, как вам понравится.
Для большей натуральности можно использовать речной песок, просеяв его через сито.
Если летом вы не поленитесь собрать камешки, то зимой вам будет легко строить дома и крепости.



РЕДУТ



ВАМ ПОНАДОБЯТСЯ:
- пенопласт, как плотный, так и гранулированный;
- мелкие и крупные опилки;
- гуашь;
- клей ПВА;
- нож;
- кусок деревоплиты;
- лобзик;
- кисти;
- ножовка.

ХОД РАБОТЫ. Из пенопласта толщиной около 1см при помощи ножа или лобзика вырежьте нужную вам по размеру площадку. Затем, наломав кусочки ненужного обрезанного пенопласта (плотного и гранулированного), наклейте их на площадку по краям, придав ей вид полевого укрепления. Оставьте промежутки между кусочками для пушек и стрелков.
Из плотного пенопласта можно более детально вырезать лобзиком бойницы и наклеить их на площадку.
Когда вы разломите гранулированный пенопласт, он будет крошиться на множество шариков. Их можно использовать вместо камней.
Те места на площадке, которые вы выбрали для травы, смажьте клеем ПВА и посыпьте опилками. После полного высыхания клея необходимо стряхнуть неприклеившиеся опилки, убрать их в баночку. Они пригодятся для других макетов.
Теперь приступайте к покраске, добавив в гуашь клей ПВА. Используйте открытки и иллюстрации холмистых или горных пейзажей для более точной росписи.
Если у вас нет пенопласта под площадку для редута, его можно заменить площадкой из ДВП. Тем более, что его обратная сторона волокнистая и своей фактурой напоминает траву.
Если у вас толстый пенопласт (упаковочный из-под мебели, телевизоров и т.д.), толщиной до 5-10см, то на его поверхности можно ножом или стамеской вырезать овраги, ручьи и т.д.



ЗАБОРЫ, БРЕВНА, КУСТЫ



ВАМ ПОНАДОБЯТСЯ:
- старый веник;
- деревянные линейки;
- картон;
- сухие ветки;
- клей;
- ненужные панно из соломки;
- клей ПВА.

ХОД РАБОТЫ. Если взять старый веник и обрезать его верхнюю часть, то получится много бревнышек, разных по толщине; их можно использовать для строительства мостов, укреплений и т.д. Для этого склейте их между собой и наклейте на картон.
Из нижней части веника можно сделать кусты, связав концы нитками и промазав их клеем ПВА. Такой куст можно легко воткнуть в пенопласт, сделав в нем углубление при помощи шила или гвоздя.
Забор сделайте из деревянных линеек и соломки. Соломку нарежьте, выбрав нужный размер по высоте, наклейте ее на линейку, оставив крайние палочки длиннее остальных. Их также можно воткнуть в пенопласт. Если цвет у бревен и заборов натуральный, то их можно не красить.



ИЗГОТОВЛЕНИЕ КОЛЕС, ТЕЛЕГИ, ПУШКИ



ВАМ ПОНАДОБЯТСЯ:
- картон;
- клей ПВА;
- толстая фольга (из-под зубной пасты);
- гипс, нитрокраски и гуашь;
- линейка, всевозможные ровные палочки.

ХОД РАБОТЫ. Проще всего поискать КОЛЕСА в старых игрушках. Даже одного колеса хватит, чтобы его растиражировать. Для этого найденное нужного размера колесо вдавливается наполовину в пластилин, вокруг ставятся бортики, плотно скрепленные пластилином. Готовится гипсовый раствор и заливается в опоку (сделанные вами бортики, воткнутые в пластилин вокруг колеса). Через полчаса надо снять бортики и аккуратно удалить пластилин так, чтобы колесо оставалось в гипсе. Затем, сделав другие бортики и плотно облепив их вокруг первой половины гипсовой формы, в которой осталось колесо, смазать кремом и залить приготовленным гипсовым раствором. Через полчаса вторая половина схватится. Когда снимете бортики и разделите обе половины, выньте колесо и ножом от края формы прорежьте литник до колеса. Затем форма сушится 7-8 дней, после этого можно заливать металл, как указано в разделе о литье. Отлитые колеса обрабатываются надфилями и окрашиваются.



ТЕЛЕГИ изготавливаются из картона. "Досками" могут стать наклеенные на борта полоски ватмана или картона. Как крепить колеса к телеге, можно увидеть на примере детских машинок.
ПУШКИ, т.е. орудийные стволы, можно сделать из круглого карандаша и толстой фольги. Обрежьте карандаш по размеру, который сами выберете. Затем возьмите кусок фольги длиной, чуть большей длины карандаша, и оберните вокруг него так, чтобы один конец фольги был на одном уровне с концом карандаша, а другой выступал: это жерло пушки. Намажьте клеем "Момент" места склейки фольги и плотно прижмите. Карандаш можно даже не вынимать. На ствол пушки наклейте "Моментом" обручи. Естественно, что орудия разных времен были разными. Поэтому все зависит от вашего выбора и фантазии.



Более сложные стволы орудий можно вылепить из пластилина или сделать гипсовые формы и отлить из металла. А можно прилепить к трубочке от сока пластилин и придать ей нужную форму орудия.
Для ЛАФЕТОВ лучше ипользовать линейки и деревянные брусочки, подгоняя их под размер ствола и заранее намечая те места, где будут находиться колеса, щитки и т.д.
ЩИТКИ можно изготовить из картона.
Перед тем как приступить к работе над пушкой, сделайте на бумаге чертеж вашего орудия и решите, из скольких частей оно будет состоять. Правильное решение поможет быстрее собрать и склеить детали.
Не забудьте детали окрасить.


avatar
Gudleifr
Admin

Сообщения : 932
Дата регистрации : 2017-03-29

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Солдатики, как таковые

Сообщение автор Gudleifr в Пн Ноя 27, 2017 12:12 pm

ЗАМОК КУСИ / ПРИЛОЖЕНИЕ К ЖУРНАЛУ "ЮНЫЙ ТЕХНИК" 05/72

ОБЛИК ДАЛЕКОГО ПРОШЛОГО. В газетах писали, что какой-то любитель архитектурного макетирования построил в уменьшенном виде весь город Париж, затратив на это несколько лет.
Но город Париж существует, на него можно полюбоваться во время туристской поездки, в крайнем случае - в кино или по телевидению. А как быть с памятниками архитектуры, давно исчезнувшими с лица земли?
Сегодня мы расскажем, как восстанавливаются в макетах здания и инженерные сооружения. Вы сможете построить модель рыцарского замка Куси, остатки которого были взорваны во время первой мировой войны. Подъемные мосты через глубокие рвы, боевые башни с зубцами и бойницами, неприступные стены и последнее убежище осажденных, главная башня - "донжон" - осе это есть в макете. Его можно демонстрировать на уроках истории, а также играть с ним в осады, приступы и бомбардировки...
***

Год за годом, век за веком живут на земле люди, возникают и исчезают здания, памятники, инженерные сооружения. Рождают их потребности эпохи, а губят войны и перепланировки, стихийные бедствия, пожары и просто время.
Одно из наиболее увлекательных и полезных занятий - восстановление сооружений прошлого в виде макетов. Разным может быть назначение этих изящных построек из фанеры, картона, вумаги и других подручных материалов. Самые удачные охотно возьмет краеведческий музей, другие пополнят обычно небогатый набор наглядных пособий по школьному курсу истории, третьи можно сфотографировать на память, использовать в качестве декорации в кукольном театре или фильме, играть с ними в сражения, осады и бомбардировки.
Первые уроки исторического макетирования мы получим, проследив, как создавался макет знаменитого рыцарского замка Куси.



Рыцарский замок Куси был расположен во Франции, в 24 километрах от города Лана - к северо-востоку от Парижа. Построил его в XIII веке местный феодал Ангерран III де Куси. В 1400 году замок был перестроен по приказу Людовика Орлеанского, а в XVII веке разрушен по распоряжению кардинала Мазарини. В 1856 году руины внимательно изучил знаменитый французский архитектор Виолле ле Дюк и воссоздал древний облик замка. Окончательно замок был стерт с лица земли в марте 1917 года немецкими войсками, отступавшими из Франции.
Исследования ле Дюка опубликованы только на французском языке, но и в русской литературе можно найти достаточно материала для реконструкции его, в частности:
план замка в масштабе н разрез его главной башни - "донжона" - во "Всеобщей истории архитектуры" (Л.-М., 1966, т.4, стр.397);
внешний вид замка - в энциклопедии "Промышленность и техника" (Спб., изд-во "Просвещение", 1901, т.1, стр.213);
схематические чертежи - в книге О.Шуази "История архитектуры" (М., 1937, т.2, стр.524-531).



Вообще, занимаясь реставрацией по литературным и архивным источникам, желательно сопоставлять между собой разные материалы. Обычно они далеко не во всем совпадают, и это позволяет понять, что в них безусловно достоверно, а что внесено воображением автора или иллюстратора.
Построение в масштабе плана и поперечного разреза сооружения - важнейший этап реставрации. Хотя макетчик составляет эти чертежи для себя, чертит их по-черновому небрежно и по окончании работы выбрасывает, от их тщательной разработки зависит весь успех затеи. Можно фантазировать в мелких деталях макета, но основные объемы и пропорции должны быть воссозданы вполне достоверно. План н разрез служат для согласования размеров будущих деталей макета.
Рассмотрим план замка Куси.
Замок представлял собой неправильный четырехугольник зубчатых стен с четырьмя круглыми башнями по углам. Самая длинная, правая, стена примерно посередине имела еще полубашню. Башни были накрыты круглыми коническими крышами. С трех сторон стены спускались в обрыв, а спереди был вырыт широкий ров.



Вблизи ворот, держа их под обстрелом, возвышалась главная башня замка - "донжон" - последнее и наиболее неприступное убежище на случай осады. "Донжон" замка Куси имел в днаметре 31м, его высота 54м. Башня была отделена от всех построек нешироким, но глубоким кольцевым рвом, через который к крошечной двери в башню вел подъемный мостик. "Донжон" по вертикали делился на четыре яруса: три яруса, перекрытые сводами, четвертый - открытая площадка наверху, обнесенная толстым каменным парапетом с бойницами. К бойницам всех башен снаружи подвешивались деревянные галерейки для стрелков.
Кольцевой ров вокруг "донжона" заставлял переднюю стену замка немного выгнуться наружу. Тут, посредине выгиба, находилась прямоугольная полубашня с наблюдательным пунктом.
К воротам, пробитым в правой части передней стены, вел большой подъемный мост. Он опирался на две башни, стоящие основаниями на дне рва; а возле ворот по обе стороны моста на сваях стояли помещения для стражи - кордегардии. Внизу крепостные стены имели легкий откос. Под ним шел слуховой ход: тут защитники замка старались подслушать шум подкопа, чтобы вовремя начать встречный подкоп.
Пройдя железные ворота, путник попадал в маленький дворик между стеной и трехэтажным домом для воинов. Другие дома в замке были двухэтажные, они стояли по всему периметру стен: слева - большой жилой дом семьи феодала с красивой готической часовней, у задней стены - парадные помещения с площадкой для прогулок на уровне второго этажа - эспланадой, слева - узкий дом для прислуги. С этажа на этаж вели винтовые лестницы, расположенные в лестничных башенках.
Работу над макетом начинайте с выбора масштаба: например, 1 : 50. По этому масштабу строится рабочий план н разрез, а по плану размечают основание. Основание макета можно выпилить из двух довольно толстых древесностружечных плит, причем очертания рвов пропилить только в верхней из этих плит. Плиты ступеньками наложить друг на друга и скрепить гвоздями. Опилки, оставшиеся после выпиливания, просеять, смешать со столярным клеем и замазать этой массой ступеньки, чтобы получилось подобие естественного рельефа земли.
Круглые башни склеены из чертежной бумаги на подходящей по размеру оправке в несколько слоев. Стены и строения вырезаны из той же чертежной бумаги, а под очень крупные детали - например, крыши,- чтобы не коробились и не сминались, подклеены куски картона и фанерки. Мелкие детали - печные трубы, шпили - из бумаги, в которую для прочности вклеены гвоздики. Воду, заливавшую рвы, имитируют любой прозрачной пластмассой или кусками стекла. Самые мелкие детали - арочки, наличники окон, карнизы домов, каменная резьба на часовне - выполнены накладками из картона и бумаги, а также наплывами быстро сохнущего белого синтетического клея. Очень тонкие детали отделывают гуашевымн белилами с помощью мягкой кисточки.
Перед раскраской надо кое-где разнообразить фактуру поверхностей. Так, например, булыжник, устилающий внутренние дворики, можно имитировать, наклеив крупу или песок. Окна следует заклеить пленкой, закрашенной изнутри темной краской.
Сверху макет раскрашивается масляными красками, причем некоторые поверхности - например, черепицу крыш - желательно сделать блестящей, добавив в краску масляного лака, а стены и другие каменные детали, наоборот, подфактурить, нанеся краску шероховато, ударами торца жесткой кисти. Дно рвов красьте темно-зеленым, почти черным.
Масляная краска сохнет долго, поэтому прикройте макет от пыли и поставьте его куда-нибудь подальше на неделю. Потом зовите друзей полюбоваться на свою постройку.
/Л.ЛЬВОВ/
avatar
Gudleifr
Admin

Сообщения : 932
Дата регистрации : 2017-03-29

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Солдатики, как таковые

Сообщение автор Gudleifr в Пн Ноя 27, 2017 12:14 pm

Cм. также книгу Орлова и Попова:

ТЕМА #26, АБЗАЦ #551

И, конечно, основополагающий труд Уэллса "Игры на полу" - ТЕМА #22.


Последний раз редактировалось: Gudleifr (Вт Дек 05, 2017 10:32 pm), всего редактировалось 1 раз(а)
avatar
Gudleifr
Admin

Сообщения : 932
Дата регистрации : 2017-03-29

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Солдатики, как таковые

Сообщение автор Gudleifr в Пн Ноя 27, 2017 12:52 pm

И ПРОЧЕЕ
(Старые огрызки).

СОЛДАТИКИ

ВОЙСКО ИЗ ПРОВОЛОКИ / С.ГРИЗОДУБ, Г.КРАСНЫЙ ЛУЧ, ВОРОШИЛОВГРАДСКАЯ ОБЛ. / ПРИЛОЖЕНИЕ К "ЮНОМУ ТЕХНИКУ" 12/79



ФРАНЦУЗСКИЕ САМОДЕЛКИ
Разумеется, из винных пробок.
Стянуто с форума Советской военной игрушки.




Еще одна американская идея - "взрывающиеся" танки.


Опять американцы - часть солдатиков отливается с оружием, а других можно вооружать самому.
avatar
Gudleifr
Admin

Сообщения : 932
Дата регистрации : 2017-03-29

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Солдатики, как таковые

Сообщение автор Gudleifr в Пн Ноя 27, 2017 12:57 pm

МОДЕЛИ ИЗ СПИЧЕЧНЫХ КОРОБКОВ / ПРИЛОЖЕНИЕ К ЖУРНАЛУ "ЮНЫЙ ТЕХНИК" 12/81

Не спешите выбрасывать пустые спичечные коробки (Где те советские твердые коробки?- G.) Достаточно немного изменить их форму, дополнить несколькими деталями из других материалов, и вы получите простые, но оригинальные модели.
Перед вами рисунки моделей военных машин. Прежде чем приступить к их изготовлению, приготовьте необходимые инструменты: ножницы, нож, шило, линейку, циркуль и карандаш.
Не забудьте запастись спичечными коробками, картоном, простой и цветной бумагой, изолированной алюминиевой проволокой диаметром 2,5мм и тонкой медной, пустыми стержнями для шариковых ручек, клеем ПВА.



Начнем с АВТОМОБИЛЯ (рис.1). Для его изготовления нужно два коробка. Из одного выньте ящичек (рис.1а), а в крышке сделайте два разреза по указанным размерам и отогните под углом. Заштрихованную часть отрежьте. Вставьте ящичек на прежнее место. Получилась кабина легкового автомобиля с передним стеклом. Крышку второго коробка (рис.1б) разрежьте пополам, а ящичек - согласно размерам. Детали разрезанного ящичка вставьте с обеих сторон в одну из наружных половинок. Это мотор. Соедините его с кабиной клеем (рис.1в). Из оставшейся середины ящичка вырежьте два сиденья (рис.1г) и приклейте их к кабине. Остается изготовить ходовую часть.
Из картона вырежьте двенадцать кружочков (рис.1д) диаметром 20мм, склейте их вместе по четыре штуки (рис.1е) и оклейте цветной бумагой (рис.1ж, з). Из пустого стержня шариковой ручки или проволоки такого же диаметра заготовьте две оси (рис.1к). Проколите шилом отверстия в центре колес и попарно наденьте их на концы осей, промазав клеем. Чтобы колеса не спадали, на выступающие концы осей наденьте хомутики, заготовленные из изоляции алюминиевой проволоки. Изоляция, подрезанная острым ножом по кругу, легко снимается с проволоки. Если нет изоляционных хомутиков, колеса можно закрепить тонкой медной проволокой, изоляционной лентой или ниткой с клеем, намотанной на концы осей. Подшипники (рис.1и) тоже изготовьте из картона по данным размерам. Сделайте неглубокие надрезы ножом или продавите шилом по штрихпунктирным линиям, согните, вставьте оси с колесами в подшипники, склейте их в виде треугольника (рис.1л) и приклейте к нижней части модели. Автомобиль готов.



БРОНЕТРАНСПОРТЕР изготавливается почти так же, как и автомобиль (рис.2). Отличие лишь в том, что коробки, предназначенные для капота (рис.2а, б) и башни (рис.2г, д), необходимо срезать под определенными углами и на месте срезов наклеить картонные детали.
После сборки капота (рис.2б), корпуса (рис.2в) и башни (рис.2д) вырежьте из картона люки - круглые боковые (рис.2ж) и прямоугольные верхние, а также жалюзи мотора (рис.2з). Ствол пулемета (рис.2е) сделайте из закругленной спички. Часть ее обмотайте тонкой проволокой и проклеенной полоской бумаги. В бумажной муфте сделайте прокол шилом, вставьте в него металлический конец стержня шариковой ручки и закрепите пулемет на башне. Приклейте подшипники с колесами.



Внимательно рассмотрев рисунки 3 и 4, вы сможете собрать модели гвардейского миномета "КАТЮША" и РАКЕТНОЙ УСТАНОВКИ. Это своего рода грузовые автомобили, на которых вместо кузова крепятся площадки с минометными стволами или ракетой. Площадки (рис.Зе и 4г) состоят из двух частей. Нижняя часть делается из крышки коробка. У "катюши" она поворотная. Круглая деталь, изготовленная из карандаша или бумажной трубки, неподвижно крепится одним концом в нижней части площадки (рис.Зе), а другой ее конец свободно вставляется в отверстие О неподвижной площадки (рис.Зз). К наклонной плоскости площадки (г) приклейте деталь (д) (рис. Зе). Изготовьте шесть стволов из бумажных полос, наматывая их с клеем на круглый карандаш. Закрепите их клеем в два ряда по три штуки на детали (д), как показано на рисунке 4.
Верхняя часть площадки (в) ракетной установки изготовляется несколько иначе. Сделав продольный надрез ножом посередине крышки коробка, прогните его внутрь, закрепите металлической скобкой, приклейте к наклонной части нижней площадки и в собранном виде приклейте сзади кабины "катюши".
Корпус ракеты (рис.4б) склейте из бумажной полосы, также наматывая ее на стержень. Согласно приведенным чертежам (рис.4д, е) вырежьте из бумаги заготовки и склейте конусообразную головку ракеты и детали трех стабилизаторов. Головку наклейте на переднюю часть корпуса, стабилизаторы - на заднюю. Укрепите ракету в углублении площадки. Поставьте модели на колеса.
Готовые модели можно оклеить цветной бумагой или окрасить гуашью, нарисовать дополнительные детали, покрыть бесцветным лаком.
Остается придумать игру.
ЗАДАНИЕ НА КОНСТРУИРОВАНИЕ. Попробуйте самостоятельно сделать модель танка. Подскажем вам, что для ее изготовления нужно три коробка: из двух делается корпус, из третьего башня. Кусочки круглого карандаша или бумажные трубки подойдут для топливных баков, картонки - для люков, а стержень от шариковой ручки - для ствола пушки. Муфту к нему можно намотать из проклеенной бумажной полоски. И еще для модели нужно шесть больших колес с осями и подшипниками и четыре малых колеса. Гусеницы можно изготовить из полосок ткани, коленкора или ледерина. Чтобы они не спадали во время движения, на малые колеса наклейте круглые картонные ограничители.
/И. ДУБИНСКМЙ. Рисунки автора/
avatar
Gudleifr
Admin

Сообщения : 932
Дата регистрации : 2017-03-29

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Солдатики, как таковые

Сообщение автор Gudleifr в Пн Ноя 27, 2017 1:08 pm

ЛАНДШАФТ

Можно, конечно купить что-нибудь этакое резиново-пластиковое. Или самому из пенопласта изготовить. Однако у "честного" рельефа есть большой минус - на нем играть неудобно (солдатики падают, трава сыплется). На мой взгляд, гораздо удобнее колобашки, вроде WOOD WARS. Предлагается их покрасить или оклеить рельефными "обоями" с утрированными тенями.


Хороший пример рельефной покраски (фирма MATCHBOX, 60-е годы, с сайта http://www.plasticsoldierreview.com/Index.aspx). Бункера - как "живые".

ЗДАНИЯ

По крайней мере, три варианта заслуживают внимания.
- Выпиленные лобзиком и щедро раскрашенные масляными красками декорации. Почти с тем же успехом можно выпиливать из оргстекла - толстой ниткой.
- Частоколы и срубы из веточек. Их надо связать толстой ниткой и хорошенько промазать клеем.
- Вырезанные из консервных банок стены с клапанами-петлями по краям. Соединяются гвоздями по принципу дверных петель. Можно накернить гвоздиком ровные ряды "заклепок" или прочертить "кирпичики".
***

О последнем подробнее:
(С форума "Советская Военная Игрушка")

СТАРИННАЯ КРЕПОСТЬ ИЗ... КОНСЕРВНОЙ БАНКИ / В.АЛЕШКИН / Приложение к журналу "ЮТ" 09/89 (это явно перепечатка из более старого ЮТа.- G.)



Найти строительный конструктор в магазине непросто. Да и те, что предлагает сегодня промышленность, не удовлетворяют многих ребят. С их помощью можно нафантазировать невиданные сооружения. А вот построить гараж, дом, крепость - поди попробуй! А что мешает нам сделать строительный конструктор самим? Предлагаем попробовать. Материал обиходный - жесть от консервных банок. Соберите их побольше. Каждую банку хорошенько промойте теплой водой с содой. Дайте обсохнуть. А потом, вооружившись ножницами по металлу, отрежьте боковые стенки.


На рисунке шесть разверток самых ходовых деталей строительного конструктора. Вырежьте по ним детали из боковин консервных банок одинаковой толщины. А количество зависит от ваших замыслов.

Мы приводим разметки шести видов шаблонов для деталей конструктора (см. рис.1-6). Сделайте их из нетолстого листового металла. Заштрихованные участки удалите.
А теперь сложите 10-12 заготовок на них шаблон и стяните струбциной. Зажмите всю пачку, или еще говорят - пакет, в тисках, обрежьте жесть ножовкой по шаблону, а потом обработайте край плоским надфилем.
Остается загнуть лепестки заготовок на оправке - стальной проволоке или гвозде диаметром 4мм. Сделать это несложно.
Не перепутайте - все лепестки деталей (за исключением 4-й) загибаются в одну сторону.
Соединяются детали между собой на осях-отрезках стальной проволоки или гвоздях диаметром 4мм.
Вот и все. Пользуясь этим нехитрым строительным материалом, вы сможете построить многоэтажный дом, гараж для своего игрушечного автомобиля и даже старинную крепость. Ее и изобразил художник.
А дополнив конструкцию новыми деталями, можно расширить и его возможности. Подумайте.
***

G.: Напуганные трудоемкостью процесса и возможностью порезаться, форумчане обвинили редакцию журнала в прожектерстве. Однако, я помню, как автора проекта и его крепость показывали в начале 80-х по телевизору. И в первой ЮТ-статье была, по-моему, фотография. А потом оказалось, что проект гораздо старше...

"АССАМБЛО". "ТЕХНИКА - МОЛОДЕЖИ" 04/41



В большой коробке, разделенной на клетки, разложены металлические стержни и цветные пластинки различной конфигурации. Из этих деталей юные конструкторы могут соорудить множество самых разнообразных моделей - паровоз, ангар, самолет, пушку, висячий мост, мельницу, танк, трактор и т.п. Такие обширные возможности дает ребятам новый универсальный набор металлических деталей "ассамбло". Он обладает ценным преимуществом перед известными наборами "меккано", "конструктор" и "авиаконструктор", так как в нем имеются пластинчатые детали. Это позволяет создавать не схематические, а настоящие, объемные модели. Завод, выпустивший пробные образцы "ассамбло", собрал из его деталей большую, трехметровую модель Дворца Советов.
avatar
Gudleifr
Admin

Сообщения : 932
Дата регистрации : 2017-03-29

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Солдатики, как таковые

Сообщение автор Gudleifr в Пн Ноя 27, 2017 1:15 pm

ОТЕЧЕСТВЕННЫЙ КУБИЗМ



Во-первых, в свое время выпускался отечественный набор кубиков "Осада крепости", в комплект входили: стандартный строительный набор (бруски, арки, крыши), солдатики (деревянные цилиндры с нарисованными лицами, портупеями и крепящимися сверху киверами) и деревянные стреляющие пушки. На рисунке справа - его потомок.
***



Во-вторых, имелся в продаже набор "Битва у реки", в который входит карта местности и большое количество брусков "из экологически чистой древесины", оклеенных "экологически чистой раскрашенной бумагой", изображающих танки, домики, фортификацию и, даже, пехоту. Правда, "экологичность" данного продукта привела к явному завышению цены, но посмотреть на игру интересно. Разве, что пехоту стоило бы заменить на что-то более циллиндрическое (или оловянное). Кстати, пожожий "кубизм" в моделировании танков, наблюдался в первой честно трехмерной компьтерной стратегии реального времени "Total Annihilation". Ее модельки так и просятся к переносу "на колобашки".
В более поздней версии игры, к сожалению, стали использоваться ОБЫЧНЫЕ фишки-машинки, а фортификацию ТОПОРНО изобразили на игровом поле.
***

ИЗ МЕМУАРОВ

Как-то в школьные годы я тоже развлекался изобретением игр, в которых танки собирались из колобашек, правда, виртуальных. Нарисовал набор кубиков, изобрел хитрые формулы расчета веса-скорости... Потом конструировал вот таких уродцев.



Стрельбу же реализовал, прикрепив подобный чертежик, в нужной проекции, к мишени для дартса.
avatar
Gudleifr
Admin

Сообщения : 932
Дата регистрации : 2017-03-29

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Солдатики, как таковые

Сообщение автор Gudleifr в Пн Ноя 27, 2017 1:20 pm

ВЖИВАНИЕ В ИГРУ

Тут любителям военных игр надо учится у ролевиков. Если любители военно-исторических игр еще собирают коллекции моделей и книг по любимой эпохе, то большинство почитателей сказок и фантастики ограничивается ксерокопированием полиграфической продукции фирм-производителей. Конечно, недостатка в графоманах, ринувшихся в игровые вселенные в поисках готовых сюжетов, нет, но все их потуги намного уступают в добротности даже старой доброй "Швамбрании" Л.Кассиля.
Есть такой ролевой проект FORGOTTEN FUTURES (ищите в Сети сами, он постоянно переезжает) по мотивам фантастики начала XX века. Там были тонны иллюстраций к первоизданиям, чертежей, фотографий, карт, схем, современных стилизаций. У фантаста И.Ефремова были "Альбомы". Вот кому надо подражать.
***

Еще одно замечание. Очень выигрышно смотрятся наборы солдатиков, в которых много чего понапихано: и поле, и домики, и пушечки... В комплект Ogre, например, входил даже простенький дозиметр.


И опять - MATCHBOX. (Про эти пушки см. выше).
***

В книге "Детский оракул" Марины Костюхиной упоминается дореволюционная игра "Картонные домики. Штурм на Шельде" (нем. "Kartenhaeuser. Der Sturm auf Schelde"): "Игра начиналась с создания картонных сооружений, образующих форты и стены крепости, и расстановки фигур картонажного войска. Во второй части игры можно было заняться непосредственно "войнушкой". К игре прилагались две дудки, дуя в которые нужно было опрокидывать фигурки противника. Был в игре и элемент драматизации (как в картонажном театре). В "Прологе" разыгрывался разговор между тремя лицами: генералом, парламентером от осаждающей стороны и парламентером от защитников крепости".
avatar
Gudleifr
Admin

Сообщения : 932
Дата регистрации : 2017-03-29

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Солдатики, как таковые

Сообщение автор Gudleifr в Пн Янв 08, 2018 5:12 pm

Доступность деревообрабатывающего электроинструмента породила новую волну простых моделек:

Jim Stirling. Scroll Saw Castles. How to Make Collapsible Castles on Your Scroll Saw JPG-RAR, 18.0Мб
John W.Lewman, Cynthia A.Lewman. Build wood toy boatsPDF, 11.6Мб
John W.Lewman, Cynthia A.Lewman. Little Village. Toy Plans for table sawPDF, 10.5Мб
avatar
Gudleifr
Admin

Сообщения : 932
Дата регистрации : 2017-03-29

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Солдатики, как таковые

Сообщение автор Gudleifr в Чт Фев 08, 2018 3:38 pm

И еще немного про бумагу (точнее, папье-маше).
И.Коршун, Е.Толмачева Самодельные Пособия из бумаги и картона, 1953:
DJVU, 1.71Мб
avatar
Gudleifr
Admin

Сообщения : 932
Дата регистрации : 2017-03-29

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Солдатики, как таковые

Сообщение автор Gudleifr в Чт Авг 23, 2018 10:15 pm

ПРИЛОЖЕНИЕ К ЖУРНАЛУ ЮНЫЙ ТЕХНИК 22 (1960)

МАКЕТЫ ПО ИСТОРИИ

МАКЕТЫ ПО ИСТОРИИ ИЗ КАРТОНА И ПАПЬЕ-МАШЕ
А.С.ЗАВАДЬЕ

На рисунках в учебниках истории и в других книгах вы видели изображения орудий труда, оружия, предметов быта, которыми люди пользовались в далеком прошлом; вам встречались и картины, изображающие постройки и сооружения древности, знаменитые исторические памятники. Но ни одна картина не дает такого полного представления о предмете или сооружении, как объемный макет. Такие макеты можно рассматривать со всех сторон, с их помощью можно хорошо разобраться в том, как выглядели построенные в давние времена сооружения - дома, храмы, замки, как жили люди, какими вещами они пользовались в далеком прошлом. Объемные макеты на исторические темы нетрудно сделать самим. Для изготовления их можно использовать самые различные материалы. Но особенно красивые вещи, точно передающие черты прошлого, получаются из картона и папье-маше.
Изготовление макетов - увлекательное занятие, требующее упорства, внимательности, настойчивости. Одному заниматься этой работой трудно. Лучше всего работать втроем или вчетвером.

МАТЕРИАЛЫ И ИНСТРУМЕНТЫ. В работе над макетами понадобятся картон, старые газеты или иная ненужная бумага, картофельная мука, краски пуашь, наждачная бумага. Инструментов также нужно немного: кухонная терка, ножницы, перочинный нож или бритва, напильник, кисточки для красок.

КАК ПРИГОТОВИТЬ ПАПЬЕ-МАШЕ. Папье-маше называются листы или куски бумаги, склеенные вместе в несколько слоев, которым во влажном состоянии можно придать любую форму. Под этим же названием известен особый материал - пластическая бумажная масса, полученная из размолотой, измельченной бумаги с добавлением клеящих веществ. При изготовлении макетов мы используем и тот и другой материал. Приготовляем его самым простым способом.
Вместо клея возьмем теплый крахмальный клейстер.
Намажем клейстером несколько листов бумаги, наложим их один на другой, прогладим или придадим им какую-нибудь форму. После просыхания получится плотное и прочное изделие из папье-маше. Но в работе над макетами нет необходимости готовить отдельно такие листы или формы из папье-маше. Бумагой, обмазанной клейстером, мы оклеиваем в несколько слоев основные картонные части макета, чтобы придать им прочность или несколько изменить их форму.


Рис.1. Измельчение бумаги на терке

Отдельно готовится папье-маше в виде бумажной массы. Листы бумаги или старые газеты складываем в несколько слоев и туго скручиваем трубкой. Скрученную бумагу натираем на обычной кухонной терке (рис.1). Получается мелкая бумажная пыль, состоящая из волокон бумаги. Комки и обрывки бумаги удаляем, а размельченную бумагу помещаем в тарелку, добавляем туда теплый клейстер и размешиваем до получения густой массы, напоминающей кашицу. Этой бумажной массой покрываем отдельные части макета, ранее оклеенные несколькими слоями бумаги, или картонные поверхности изделия. После просыхания бумажной массы на нее хорошо ложатся гуашевые краски и не требуется дополнительной обработки поверхности. Нужно только зачистить ее в некоторых случаях напильником или наждачной шкуркой.
Бумажная масса после нанесения на макет позволяет хорошо передать неровности почвы, каменную кладку стен, различные детали изображаемого предмета или сооружения. Натирать бумагу можно мелко и крупно. Хорошо измельчается сухая бумага. Если скрученную бумагу перед натиранием слегка смочить в воде, то она измельчается значительно быстрее, но не так мелко, получаются комки. Для покрытия стен и других частей макета, которые должны выглядеть, как сделанные из камня, нужно мелко натертая бумага. Для покрытия же частей макета, изображающих землю, горы, скалы и т.п., вполне пригодна и комковатая бумажная масса.


Рис.2. Подставка для макета

Подставки для макетов изготовляют из фанеры. Края фанерного листа надо укрепить деревянной рамкой (рис.2), иначе после просыхания папье-маше фанерный лист может прогнуться.

РАЗМЕРЫ МАКЕТОВ. На рисунках указаны примерные размеры макетов и их частей в сантиметрах. При желании эти размеры могут быть увеличены или уменьшены. Но следите за тем, чтобы все изменения размеров были пропорциональными, т.е. если вы увеличиваете длину, скажем, в полтора раза, то надо увеличить вo столько же раз и ширину и высоту макета, а также размеры отдельных его частей.

ШКОЛЬНАЯ ИСТОРИЧЕСКАЯ ВЫСТАВКА. Здесь рассказано, как сделать 10 макетов. Конечно, по рисункам в книгах или по выставленным в музеях экспонатам можно сделать и много других вещей. Для того, кто изготовит один или два макета, работа эта уже не будет трудной.
Готовые макеты - это прекрасные наглядные пособия, которые помогут вам и вашим товарищам изучать историю.
Для готовых макетов желательно найти в классе или в пионерской комнате отдельный уголок и организовать там школьную историческую выставку.

ОРУДИЯ ЛЮДЕЙ КАМЕННОГО ВЕКА

Древнейшие орудия людей были сделаны из камня. Какой-нибудь твердый камень, например кремень, отбивали, ударяя по нему
другим камнем. Получался продолговатый и заостренный кусок, который брали в руку и действовали им как топором. Такое орудие первобытных людей мы называем ручным рубилам. В дальнейшем люди научились лучше обрабатывать камень. Появились каменные топоры, которые привязывали к деревянной рукоятке, и каменные наконечники для копий. Еще позднее люди стали шлифовать каменные орудия, терли один камень о другой или о песок, чтобы поверхность орудия стала ровной и гладкой.


Рис.3. Орудия первобытных людей: ручное рубило: А) основание из картона; Б} наложение мятой бумаги; В) оклеивание обрезками бумаги; Г) покрытие бумажной массой; Д) готовое изделие; наконечник копья (второй ряд слева); каменный топор (второй ряд справа); полированный топор (внизу); А) каркас из картона; Б) оклейка каркаса кусочками бумаги; В) готовый макет

Изготовим сначала макет ручного рубила. Из картона вырезаем основание макета (рис.3). С обеих сторон накладываем на него мятую бумагу, промазанную клейстером, стараясь придать ей форму готового орудия. Обмазываем макет клейстером и покрываем слоем мелко нарезанных кусочков бумаги, затем снова обмазываем клейстером и наносим новый слой бумажных обрезков. Эту операцию надо повторить три-четыре раза. После просыхания макета подравниваем напильником грани и покрываем его тонким слоем кашицы - бумажной массы, изготовленной по описанному выше способу. Кашица скроет неровности и швы обрезков бумаги и создаст поверхность, пригодную для окраски. Макет надо окрасить гуашью под цвет кремня после того, как высохнет бумажная масса. Таким же способом изготовим макет наконечника копья и каменного топора. Топор насадим на деревянную рукоятку, расщепленную на конце, и привяжем к ней проволокой. В древности для этого применяли жилы животных.
Для изготовления полированного топора нужно сначала сделать каркас из картона или плотной бумаги. Каркас склеим мелкими кусочками бумаги в два-три слоя и после просыхания покроем бумажной массой. Просохший макет тщательно зачищаем шкуркой и окрашиваем в темно-коричневый или черный цвет.
Пользуясь указанными приёмами, можно сделать объемные изображения и других орудий первобытных людей, показанных в учебниках по истории древнего мира и по истории СССР.

ЗЕМЛЯНКА ПЕРВОБЫТНОГО ЧЕЛОВЕКА

Макет изображает жилище первобытных людей, относящееся к эпохе позднего древнекаменного века (40-13тыс. лет до н.э.).
Климат тогда Ьып крайне суровый, и чтобы спастись от холода, дождя, снега и ветра, люди должны были научиться сооружать искусственные жилища (пещер на всех людей не хватало). Советские ученые нашли недалеко от города Брянска остатки таких жилищ - землянок. Сверху они были устланы стволами деревьев, на которые были набросаны мох и сучья. Недалеко от землянок находились ямы для хранения запасов пищи (в землянке, где горел костер, мясо могло быстро испортиться). Над ямами и узкими проходами, которые вели внутрь землянок, устраивали навесы из прутьев или костей крупных животных. Люди жили родовым строем. Они коллективно трудились, запасы пищи и орудия труда принадлежали всему роду.


Рис.4. Землянка первобытного человека. Монтирование землянки. Общий вид макета

Вырежем из картона каркас макета. Каркас прикрепим к фанерной подставке и приклеил к картонному заднику, согнутому полукругом. Для прочности каркаса внутри его надо расположить опоры из картонных полос, свернутых трубкой (рис.4). Пол и стены землянки, стены прохода и ямы для хранения пищи вырезаем из картона и приклеиваем узкими полосками бумаги к каркасу. Потолок землянки складываем из деревянных палочек или толстых прутьев и сверху обмазываем бумажной массой. Стены и пол землянки также покрываем тонким слоем кашицы и после просыхания окрашиваем под цвет земли и глины. В центре землянки из обломков прутьев и обрезков красной бумаги изобразим костер. Над входом в землянку и над ямой для хранения пищи делаем навесы из прутьев, скрепленных тонкой проволокой. Сверху каркас покроем мятой бумагой, передающей бугры и складки местности, и обклеим в несколько слоев мелко нарезанной бумагой так же, как мы это делали при изготовлении орудий первобытного человека. Когда бумага высохнет, покроем ее слоем кашицы. Для изображения мха можно использовать лоскутки зеленого бархата. После просушки окрашиваем верхнюю часть макета, а на заднике рисуем далекие холмы, лес, небосклон. Для оживления макета на нем можно разместить фигурки людей, вылепленные из пластилина или вырезанные из картона.

СВАЙНОЕ ПОСЕЛЕНИЕ

В период нового каменного века (примерно 2-4тыс. лет до н.э.) люди часто жили в поселках, сооруженных на сваях по берегам рек и озер или над водой на небольшом расстоянии от берега. В таких поселениях было легче защищаться от нападения врагов. Сооружали свайные постройки следующим образом. В дно озера вбивали заостренные сваи так, чтобы верхушки их торчали на равной высоте над водой. Верхушки свай соединяли поперечными горизонтальными балками, на которые из таких же балок настилали пол. На него накладывали глину, мох и тростник и все это утрамбовывали. На полученной ровной площадке возводили жилища. Стены обычно сплетали из прутьев и обмазывали глиной, крышу покрывали тростником или соломой. Внутри жилищ устраивали очаги из камней, скрепленных глиной.
Ученые нашли остатки свайных поселений во многих странах Западной Европы и в нашей стране.
Люди, жившие в свайных поселениях, занимались не только охотой и рыболовством, но и скотоводством и земледелием. Они приручили собаку, овцу, корову. Из больших стволов они выдалбливали лодки, из дерева и глины делали сосуды. Жителям свайных поселений было знакомо прядение и ткачество. Вместо звериных шкур они стали носить одежду из грубо сделанных льняных и шерстяных тканей, окрашенных в яркие цвета - красный, желтый и синий.


Рис.5. Свайное поселение

На фанерном основании укрепляем каркас макета из спичечных коробок и картона (рис.5). Спичечные коробки (по три в каждой опоре) размещаем по краям подставки и в средней ее части, как показано на рисунке 5. Коробки у краев подставки приклеиваем одну к другой и к фанерному основанию. Из размещенных в середине коробок приклеим к подставке снизу по две коробки в каждой опоре. Верхние же коробки приклеим к картонному каркасу. Вырезаем и укрепляем на опорах каркас.
Расположенные в середине подставки коробки очерчивают берега и дно озера. Дно окрашиваем под цвет воды. Затем оклеиваем бумагой склоны берега (не выше уровня двух спичечных коробок в опорах). Склоны окрасим под цвет глины и травы. На некотором расстоянии от берега укрепим несколько деревянных стержней высотой по 3см (по высоте они должны соответствовать уровню двух спичечных коробок). Это подводная часть свай. Теперь между берегами озера надо натянуть прозрачную бумагу, которая изобразит водную поверхность. Лучше всего воспользоваться целлофаном. Края целлофанового листа вставим между второй и третьей спичечной коробками (в каждой опоре, считая снизу) и закрепим булавками. Проследим, чтобы лист прозрачной бумаги после того, как он ляжет на сваи, оставался ровным и гладким. После этого над подводными частями свай укрепим деревянные стерженьки, изображающие части свай, выступающие над водой (их высота примерно 1,5см). Картонный каркас и верхние склоны берега (до целлофанового листа) оклеим мелко нарезанной бумагой я покроем тонким слоем бумажной массы. Из мятой бумаги сделаем возвышенные части берега. На берегу можно разместить деревья и кусты. Из мха или окрашенных в зеленый цвет опилок изобразим траву.
Остается сделать жилища на сваях. Балки для пола выстругаем из дерева. После укладки их на сваи обмажем площадку бумажной массой. Дома вырежем и склеим из картона. Стены из прутьев и соломенную крышу можно нарисовать на картонном каркасе дома, предварительно обклеив его бумагой. Но впечатление от макета будет лучше, если на картонные стены наклеить древесные веточки, а на крышу - соломинки (клей - казеиновый или БФ-2). Стены после этого надо промазать бумажной массой и окрасить ее под цвет глины. Из пластилина или картона можно сделать фигурки людей, лодки, утварь и расположить все это на макете так, чтобы изображенная сцена соответствовала образу жизни и занятиям людей нового каменного века.

ЕГИПЕТСКАЯ ПИРАМИДА

Недалеко от Каира, столицы Объединенной Арабской Республики, на краю пустыни возвышаются гигантские каменные сооружения - пирамиды, до сих пор поражающие людей, Среди всех пирамид (а их более 70) выделяется своими размерами пирамида фараона Хеопса. Высота ее - 146м (равна высоте 40-50-этажного дома). Длина каждой стороны основания около 230м. Пирамида сложена из больших каменных глыб, плотно пригнанных одна к другой. Построена она была около 2800г. до н. э., то есть около 5 тысяч лет назад.
Пирамиды служили гробницами царей древнего Египта - фараонов. По понятиям египтян царю после смерти нужна была пышная, величественная гробница. Со всей страны по приказу фараона сгоняли тысячи рабов и крестьян, которые трудились под ударами бичей на строительстве пирамиды.
Пирамиды остаются величественными памятниками труда древних египтян.


Рис.6. Египетская пирамида

Макет пирамиды изготовить просто. На фанерной подставке размещаем картонный каркас пирамиды, имеющей квадратное основание и четыре боковые треугольные стороны (рис.6). Для прочности каркаса с внутренней его стороны укрепляем четыре деревянных ребра или склеиваем боковые стороны из двух-трех слоев картона.
Каркас равномерно обклеиваем несколькими слоями мелко нарезанной бумаги. Мятая бумага, разложенная на подставке, передает неровности почвы. Подставку оклеиваем комками мятой бумаги также в несколько слоев. На затвердевший после просыхания каркас и подставку наносим тонкий слой бумажной массы. Для каркаса пирамиды бумага натирается мелко, для подставки - более крупно. Поверхность пирамиды тщательно заглаживаем. На влажном папье-маше тонкой палочкой выдавливаем контуры камней.
С целью оживить ландшафт в некотором отдалении от пирамиды можно разместить несколько пальм. Листья пальмы делайте из бумаги, ствол - из деревянного стержня. К стержню листья прикрепим ниткой, изоляционной лентой или бумагой, нарезанной узкими полосками.
Когда папье-маше просохнет, макет окрашиваем гуашью: пирамиды - под серый камень (с желтоватым оттенком), подставку - под цвет песчаной пустыни; надо раскрасить листья и стволы пальм.

ДРЕВНЕГРЕЧЕСКИЙ ДОМ

На макете изображен дом богатого грека. Остатки такого дома советские ученые нашли на месте древней Ольвии - так назывался город, основанный греками в VIв. до н.э. при впадении реки Южный Буг в Черное море.
Жилые дома греков отличались радом особенностей. Обитатели их мало времени проводили дома. Главное внимание греков было обращено на постройку общественных зданий - храмов, театров, сооружений для спортивных состязаний. Меньше заботились греки о внешнем украшении своих частных домов, хотя внутри дома состоятельных граждан отличались красивой отделкой.


Рис.7. Древнегреческий дом

Дома в древней Греции были без окон. Свет в помещения проникал через дверь из внутреннего дворика. Стены изображенного на рис.7 дома сложены из обтесанного камня. Фасад дома и внутренний дворик окружены колоннадой. Иногда во дворе устраивался фонтан. Пол дома и дворика выкладывали мозаикой - кусочками разноцветной глины.
Вырежем из картона части дома и склеим их полосками бумаги. Изнутри картонный каркас можно укрепить деревянными палочками. При этом не надо оклеивать каркас бумагой, а сразу нужно наносить на картон слой бумажной массы - кашицы. На влажной массе палочкой наносятся контуры камней. Черепицу для крыши можно вырезать из длинных полос бумаги, сложенной так, как показано на рис.7. После наклейки черепицы окрасим ее в кирпичный цвет. Колонны сделаем из карандашей или деревянных стержней, обернутых белой бумагой. Порядок изготовления колонны показан на рис.8. Капители (верхние части) колонн вылепим из бумажной массы и окрасим гуашевыми белилами. Пол внутреннего дворика ярко раскрасим.

ДРЕВНЕГРЕЧЕСКИЙ ХРАМ

Древнегреческие храмы до сих лор вызывают восхищение людей красотой, изяществом и пропорциональностью своих форм. Они принадлежат к числу замечательных творений архитектуры. Храм представлял собой вытянутый прямоугольник, окруженный со всех сторон колоннами. Его покрывала двускатная крыша из черепицы. Внутри храма находились статуи богов. Часто здесь хранили и казну города.
У греков было три архитектурных стиля - дорический, более простой по форме, ионический и коринфский, отличавшиеся большой сложностью и гибкостью линий. Наш макет изображает храм дорического стиля.


Рис.8. Древнегреческий храм

Перед изготовлением макета хорошо рассмотрите на рис.8 отдельные части храма - фронтон, карниз, фриз, колонны и их капители.
На подставке делаем из папье-маше (мятая бумага, оклеенная в несколько слоев бумажными обрезками) возвышение, на котором устанавливаем макет-храм (рис.8 ). Желательно, чтобы со стороны входа в храм высота этого основания из папье-маше была на 1,5-2см больше, чем в его задней части. Это поможет создать впечатление легкости и величественности храма.
Три ступени, на которых расположен храм, вырежем из листов плотного картона. Каждую ступень склеим из двух-трех листов и покроем белой бумагой. Внутреннее помещение храма и фриз склеим из картона и укрепим на ступенях. Двускатная крыша изготовлена отдельно из картона и покрыта "черепицей" из полос бумати, сложенной так же, как и для крыши греческого домика (рис.7). Капители колонн сделаем из картона, склеенного в два слоя и покрытого белой бумагой. Верхняя часть капители - квадратная, нижняя - круглая. Для изготовления колонн обмотаем карандаши или деревянные стержни, белой бумагой. Внизу колонна должна несколько расширяться. На колоннах рисуем желобки - каннелюры. Фронтоны и фриз украшаем рисунками, передающими рельефные скульптурные изображения, которые помещали на этих частях храмов. Материал можно найти на рисунках в учебнике по истории древнего мира и в других книгах, где имеются изображения древнегреческих храмов. Черепицу и возвышение, на котором покоится храм, окрашиваем гуашевыми красками.
Остальные части макета остаются белыми (храм "построен" из белого мрамора).

РИМСКИЙ АКВЕДУК

Высокого развития достигло в Древнем Риме строительное искусство. Трудом рабов сооружались мощеные каменными плитами дороги, храмы, амфитеатры, водопроводы. Трубы в те далекие времена делали из слабых и дорогостоящих материалов - свинца и бронзы. Поэтому при сооружении больших водопроводов римляне заменяли трубы каменными каналами, по которым вода шла самотеком (каналы делали с непрерывным уклоном). Для пропуска воды над глубокими оврагами и речными долинами римляне сооружали особые сооружения - акведуки. Их строили на каменных столбах, соединенных между собою арками, которые часто располагали в два-три этажа. Некоторые акведуки, построенные римлянами, сохранились до сих пор и поражают своей величественностью и красотой. Высота акведуков порой достигала 50 метров над поверхностью воды.


Рис.9. Римский акведук

На фанерной подставке установим два картонных каркаса высотой примерно 15-17 см (рис.9). Каркасы покроем мятой бумагой, придавая им вид крутых склонов речной долины, и обклеим в несколько слоев бумажными обрезками.
Три этажа акведука вырежем из картонных листов, склеенных в два слоя. Внутренние пролеты арок делаются из плотной бумаги. После ее наклейки на основание акведука края арок оклеим тонкими полосками бумаги. При подготовке третьего этажа акведука нужно согнуть из картона полукруглое каменное ложе. Это будет канал для стока воды.
Стены акведука можно оклеить белой бумагой и нарисовать на ней линии каменной кладки. Но лучше покрыть готовое сооружение тонким слоем бумажной массы и продавить контуры камней. После просыхания надо сгладить неровности массы наждачной шкуркой.
Между береговыми склонами изображаем реку. Эту часть макета покроем белой бумагой и окрасим под цвет воды. Окрашенную бумагу надо покрыть листом прозрачной бумаги, например, целлофаном. Края листа прикрепляются к берегам при помощи бумажной массы.
Когда акведук просохнет, укрепим его на основании макета. Склоны берегов после этого надо покрыть грубо натертой бумажной массой и раскрасить: показать песчаный берег, зеленые, покрытые травой, участки и т.д. На берегу разместим деревья, кусты. Их можно сделать из кусочков зеленой губки, насаженных на деревянные палочки или проволоку.

СРЕДНЕВЕКОВЫЙ ЗАМОК

В средние века замок служил оплотом феодала. Замки феодалов представляли собой неприступные крепости, откуда их владельцы могли угрожать соседям или своим непокорным крестьянам и где они могли укрыться в случае нападения врагов или во время крестьянских восстаний. Замки строили на высоких холмах, на крутых склонах. Иногда для постройки замка насыпали искусственный холм. Замок был окружен рвом и каменными стенами, толщина которых достигала 5-7 метров. На углах возводили сторожевые башни с бойницами. Со стен во время осады на врагов сбрасывали камни, лили кипящую смолу и кипяток. Войти в замок можно было только через единственные ворота, к которым вел подъемный мост, перекинутый через ров. За первым, так называемым наружным, двором замка находился второй, внутренний двор. Во внутреннем дворе размещался дом феодала, помещения для челяди и стражи, хозяйственные постройки, церковь. Здесь же возводили главное укрепление замка - высокую башню - донжон.


Рис.10. Средневековый замок

На фанерной подставке укрепим картонный каркас холма и разместим на нем макет замка (рис.10). Поверхность холма должна быть наклонной, что позволит лучше рассматривать макет издалека. Каркас холма крепят на картонных опорах, а затем покрывают папье-маше так же, как и при изготовлении описанных выше макетов.
Стены и башни замка - картонные. Для стен картон надо склеить в два слоя. Стены и башни покроем бумажной массой по картону и на влажной массе прочертим линии каменной кладки. Стены замка окрашивать не надо. Высохшая бумажная масса напоминает серый камень. Раскрашиваем только склоны холма, ров и крыши замковых помещений (под цвет черепицы).

ЗАМКОВАЯ БАШНЯ (донжон)

Из всех построек средневекового феодального замка выделялась главная башня - донжон. Высота башен иногда достигала 50-60 метров, но чаще строились башни высотой 25-30 метров. Если противник преодолевал ров и стены замка и врывался в его внутренний двор, феодал со своими вооруженными людьми запирался в донжоне. Входная дверь в башню помещалась на большой высоте. К ней вела приставная лестница, которую в случае осады убирали. Нижний этаж донжона служил в мирное время тюрьмой для захваченных в плен врагов или непокорных крестьян. На втором или третьем этаже был склад оружия, а на верхнем этаже хранились запасы продуктов питания и воды. В нижнем этаже имелся обычно колодец. Донжон мог выдержать длительную осаду.
В толще стен устраивали амбразуры, через которые можно было обстреливать врагов, подступивших к башне. Оборона башни продолжалась и тогда, когда противник врывался в его нижний этаж. Владелец замка поднимался на второй этаж, а если сопротивление было бесполезно, спускался по винтовой лестнице, проходившей внутри стен башни, к тайному подземному ходу и по нему выбирался за пределы замка.


Рис.11. Донжон (центральная замковая башня)

Макет изображает замковую башню в разрезе (рис.11). Стены башни смонтированы из двух листов картона, согнутых полукругом. Стены установлены на основании, представляющем собой картонный каркас, оклеенный бумажными обрезками. Стены башни снаружи и изнутри покрыты бумажной массой, на которой выдавливают контуры камней. Прорези в картоне для амбразур оклеиваются бумагой, на которую также наносится слой бумажной массы. Винтовая лестница сделана из полоски бумаги, сложенной ступеньками. Достаточно сделать только ту часть лестницы, которая видна на разрезе башни.
Фигурки людей можно вылепить из пластилина или вырезать из картона.

СЛАВЯНСКИЙ ПОСЕЛОК

Макет изображает поселение славянского племени, относящееся примерно к VII веку. Поселки славян располагались в то время по берегам рек, часто в речных излучинах, на холмах, окруженных с трех сторон водой. С четвертой стороны жители поселка могли вырыть ров. Тогда поселок был защищен от врагов со всех сторон. Поселок обносился бревенчатой стеной, рубленой топором и сбитой без гвоздей. Жилые избы строили с выпущенными на углах концами бревен. Крыши покрывали соломой. Труб славяне в те времена не делали. Дым из печи наполнял помещение и выходил через оконца. Зимой,внутри избы было темно и всегда стоял запах гари, зато ее обитатели были укрыты от холода. У славян сложилась поговорка: "Горести дымной не изведав, тепла не видати".


Рис. 12. Славянский поселок: а) установка картонного каркаса и размещение комков мятой бумаги; б) макет, покрытый папье-маше; в) монтирование из спичек забора и избы; готовый макет (внизу)

Сначала делаем объемное изображение холма и реки теми же приемами, которые использовались при изготовлении макетов "Свайный поселок" и "Римский акведук". Стены поселка и избы складываются из спичек так, как показано на рис.12. Грани спичек предварительно остругиваем, придавая спичкам округлую форму. При монтировании избы спички для стен наклеиваются изнутри на полоски бумаги или вертикально поставленные спички. На склонах берега размещаем деревья. Кроны деревьев можно сделать из кусочков губки (зеленого цвета) или мха.
avatar
Gudleifr
Admin

Сообщения : 932
Дата регистрации : 2017-03-29

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Солдатики, как таковые

Сообщение автор Спонсируемый контент


Спонсируемый контент


Вернуться к началу Перейти вниз

Страница 2 из 2 Предыдущий  1, 2

Вернуться к началу

- Похожие темы


Права доступа к этому форуму:
Вы не можете отвечать на сообщения
